方案概述:
冬季为保证电厂化学水处理车间的正常工作,需要采用电厂生水加热器将低温水从5℃加热到25℃以上。相对原来电厂选用板式换热器作为化学水处理加热器系统。生水加热器采用喷射原理,使蒸汽与水在瞬间充分混合,加热效率99%,由于水呈喷射状与蒸汽直接混合解决了原板式换热器结垢的题。另外生水加热器还具有体积小(只有板式换热器的1/2-1/5)、热效率高(近99%)、流量大(单台水量可达700T/H以上)、振动小、流量大、安装简便、不占空间等优点。配上WK智能温度控制系统,可以非常准确的控制出水温度,是电厂生化水处理加热方式的理想设备。为此,我公司提供以下设计方案,供广大用户参考。
一、现场工况:
1. 水流量: 400T/H
2. 蒸汽:05MPa 200℃
3. 水温度5℃
二、解决问题:
1. 将400T/H的水从5℃,加热到25℃;
2. 设备运营没有噪音、没有振动、热效率99%;
3. 温度恒定的水源源不断地输送到化学处理车间;
4.设备使用寿命15年以上,一劳永逸。
三、方案设计:
根据我们多年的设计、生产经验,参考《供暖通风设计手册》进行准确计算:
水流量Q1 |
400.00 |
T/h |
|
|
0.11 |
m3/s |
|
水流速V1 |
2.20 |
m/s |
经济流速 |
水截面积S1 |
0.05 |
m2 |
|
水半径r1 |
126.82 |
mm |
|
水直径D1 |
253.65 |
mm |
|
|
|
|
|
进水温度t1 |
5.00 |
℃ |
|
出水温度t2 |
25.00 |
℃ |
|
热量 |
8000000.00 |
KCaL/h |
|
|
|
|
|
蒸汽压力P |
5.00 |
Kg/cm2 |
表压 |
|
600.00 |
KPa |
绝压 |
蒸汽温度t |
200.00 |
℃ |
(饱和蒸汽) |
蒸汽热焓i |
2854.90 |
KJ/Kg |
查表 |
|
682.34 |
KCal/Kg |
|
蒸汽比容v |
0.4249 |
m3/Kg |
查表 |
蒸汽流量Q2 |
10563.32 |
Kg/h |
|
|
4488.04 |
m3/h |
|
|
1.25 |
m3/s |
|
|
|
|
|
蒸汽流速V2 |
25.00 |
m/s |
经济流速 |
汽截面积S2 |
0.04987 |
m2 |
|
汽半径r2 |
126.02 |
mm |
|
汽直径D2 |
252.04 |
mm |
|

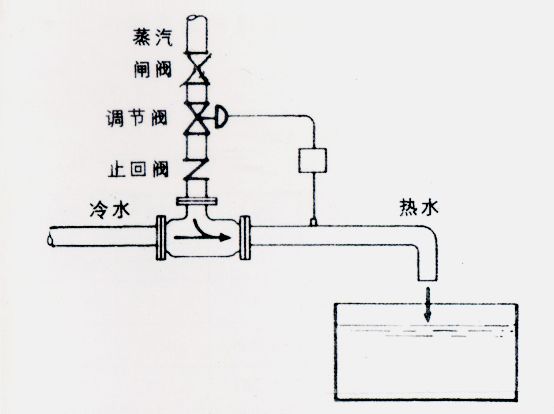

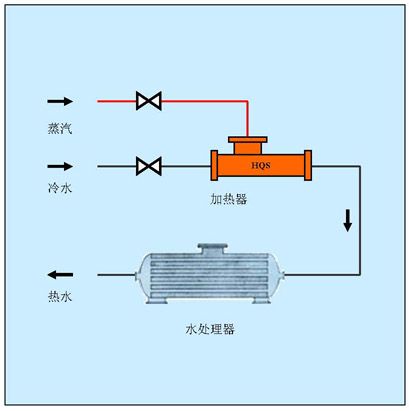

四、方案系统示意:
|
