一、产品特性 |

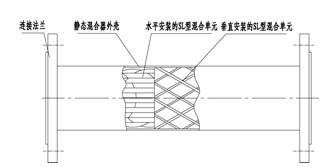

单元由交叉的横条按一定规律构成单X形单元,技术特性为液-液、液-固相混合,不均匀度系数s X≤5%。 |
二、常用规格 |
标准的SK型静态混合器其水力直径是混合器直径的1/4,规格的表示方法与SV型相同,即分隔前的数字表示水力直的数字表示公称直径。下面给出的是部分常用规格,表中所列参考流量是指普通粘度液体相混合时的流量。对气体、高粘度液体和气/液体系需要另经专门的设计计算。 |
三、产品的压力降计算 |
产品压力降计算是以水力直径为基准,并考虑空隙率的摩擦系数的影响。
|
SL型的雷诺数Reε和摩擦系数f的关系。 |
|
SL型 |
层流区 |
范围 |
Reε<10 |
关系式 |
f=156/Reε |
过渡流区 |
范围 |
10<Reε<100 |
关系式 |
f=57.7Reε-0.568 |
湍流区 |
范围 |
100<Reε<300 |
关系式 |
f=10.8Reε-0.205 |
完全湍流区 |
范围 |
Reε>300 |
关系式 |
f=2.10 |
|
空隙率ε的取值为:Dg≤200时,ε=0.825;Dg>200时,ε=1。 |
四、产品型号 |
规格 |
Dg |
dh |
L |
Q |
SL-12.5/25 |
25 |
12.5 |
500 |
0.7-1.4 |
SL-16/32 |
32 |
16 |
500 |
1.4-2.9 |
SL-20/40 |
40 |
20 |
500 |
2.3-4.6 |
SL-25/50 |
50 |
25 |
500 |
3.5-7 |
SL-40/80 |
80 |
40 |
1000 |
9-18 |
SL-50/100 |
100 |
50 |
1000 |
14-28 |
SL-75/150 |
150 |
75 |
1000 |
32-64 |
SL-100/200 |
200 |
100 |
1000 |
56-110 |
SL-125/250 |
250 |
125 |
1000 |
88-176 |
SL-150/300 |
300 |
150 |
1000 |
127-255 |
SL-175/350 |
3850 |
175 |
1000 |
173-346 |
SL-200/400 |
400 |
200 |
1000 |
226-452 |
SL-250/500 |
500 |
250 |
1000 |
353-706 |
SL-300/600 |
600 |
300 |
1000 |
410-814 |
|
|
五、典型应用 |
污水处理 高聚合物混合 传热反应 热交换器 |
|
六、标记示例 |
|
|
