一、产品特性 |

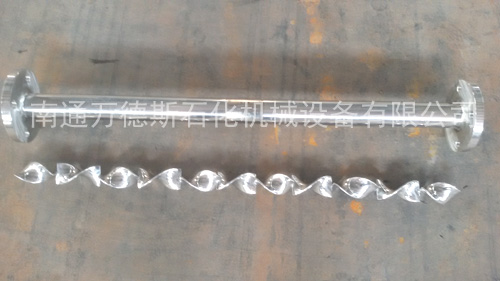

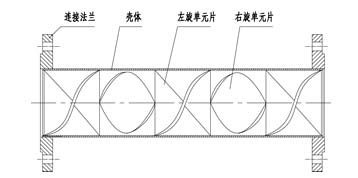

SK型静态混合器又称单螺旋形静态混合器,它的单元是扭转180度或270度螺旋板,安装入管时相邻的螺旋分别右旋。与SV型静态混合器相比,SK型的混合效果较差,具有明显的放大效应,但是SK型不容易堵塞,适用于较脏的物料。分化过程时能使液漓分散到10um,用于一般的混合过程不均匀度系数a*X-2<5%. |
二、常用规格 |
标准的SK型静态混合器其水力直径是混合直径的1/2.即分隔号前的数字表示水力直径,分隔号后的数字表示公称出的是部分常用规格,表中所列参考流量是指普通粘度液体相混合时的流量,高粘液体系需另经专门的设计计算。 |
三、产品的压力降计算 |
产品的压力降计算以混合器当量直径和内径D为基准的摩擦系数φD来表示。
|
SK型的雷诺数ReD和摩擦系数φD的关系。 |
|
SK型 |
层流区 |
范围 |
ReD<23 |
关系式 |
φD=430/ReD |
过渡流区 |
范围 |
23<ReD<300 |
关系式 |
φD=87.2ReD-0.491 |
湍流区 |
范围 |
300<Reε<1100 |
关系式 |
φD=17.0ReD-0.250 |
完全湍流区 |
范围 |
ReD≤1100 |
关系式 |
φD=2.53 |
|
四、产品型号 |
规格 |
Dg |
dh |
L |
Q |
SK-5/10 |
10 |
5 |
150 |
0.15-0.30 |
SK-7.5/15 |
15 |
7.5 |
300 |
0.3-0.6 |
SK-10/20 |
20 |
10 |
500 |
0.6-1.2 |
SK-12.5/25 |
25 |
12.5 |
500 |
0.9-1.8 |
SK-20/40 |
40 |
20 |
500 |
2.2-4.5 |
SK-25/50 |
50 |
25 |
500 |
3.5-7.0 |
SK-40/80 |
80 |
40 |
1000 |
9-18 |
SK-50/100 |
100 |
50 |
1000 |
14-28 |
SK-75/150 |
150 |
75 |
1000 |
31-64 |
SK-100/200 |
200 |
100 |
1000 |
56-110 |
SK-125/250 |
250 |
125 |
1000 |
88-177 |
SK-150/300 |
300 |
150 |
1000 |
127-255 |
SK-175/350 |
350 |
175 |
1000 |
173-346 |
SK-200/400 |
400 |
200 |
1000 |
226-452 |
SK-250/500 |
500 |
250 |
1000 |
353-706 |
|
五、典型应用 |
化工、石油、制药、食品、精细化工 塑料环保、合成纤维、注塑、配色
造纸、桨氯混合、溶剂脱沥青 酸碱中和、沥青调油品调和
工业萘脱酚、液态烃脱硫醇 高分子材料混合、配色、传热 |
|
六、标记示例 |
|
|
|
|
