一、产品特性 |

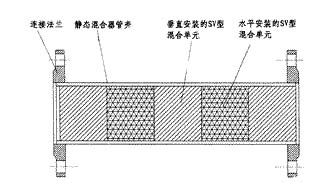

SV型静态混合器内部单元是由精心设计的波纹片组装而成,它能使不同流体在三维空间内作Z字形流动,各自分散彼此种型号的静态混合器中,SV型的混合********,用于乳化过程时能使液滴分散0.5-2um,用于一般的混合过程不均匀度系数a而且没有放大效应。
常用规格
国内已经有二米直径的静态混合器投入工业应用,国外则有更大直径的静态混合器投入使用。下面给出的是部分常用列参考流量是指普通粘度液体相混合时的流量。 |
二、产品的压力降计算 |
产品的压力降计算是以水力直径为基准,并考虑空隙率和摩擦系数的影响。
|
SV型的雷诺数Reε和摩擦系数f的关系。 |
|
SV-2.3型 |
SV-3.5型 |
SV-5-30型 |
空隙率ε |
0.880 |
0.909 |
I |
层流区 |
范围 |
Reε<23 |
Reε<23 |
Reε<150 |
关系式 |
f=139/Reε |
f=139/Reε |
f=150/Reε |
过渡流区 |
范围 |
23<Reε<150 |
23<Reε<150 |
- |
关系式 |
f=23.1Reε-0.428 |
f=43.7Reε-0.631 |
- |
流区 |
范围 |
150<Reε<2400 |
150<Reε<2400 |
Reε>150 |
关系式 |
f=14.1Reε-0.329 |
f=10.7Reε-0.350 |
f=1 |
完全流区 |
范围 |
Reε>2400 |
Reε>2400 |
- |
关系式 |
f=1.09 |
f=0.702 |
- |
|
三、产品型号 |
规格 |
Dg |
dh |
ε |
L |
Q |
SV-2.3/20 |
20 |
2.3 |
0.880 |
500 |
0.5-1.2 |
SV-2.3/25 |
25 |
2.3 |
0.880 |
500 |
0.9-1.8 |
SV-3.5/32 |
32 |
3.5 |
0.909 |
500 |
1.4-2.8 |
SV-3.5/40 |
40 |
3.5 |
0.909 |
500 |
2.2-4.5 |
SV-3.5/50 |
50 |
3.5 |
0.909 |
500 |
3.5-7.0 |
SV-5/80 |
80 |
5 |
≈1 |
1000 |
9.0-18.0 |
SV-5/100 |
100 |
5 |
≈1 |
1000 |
14-28 |
SV-5-7/150 |
150 |
5-7 |
≈1 |
1000 |
30-60 |
SV-5-20/200 |
200 |
5-20 |
≈1 |
1000 |
56-110 |
SV-5-20/250 |
250 |
5-20 |
≈1 |
1000 |
88-176 |
SV-5-30/300 |
300 |
5-30 |
≈1 |
1000 |
125-250 |
SV-7-30/500 |
500 |
7-30 |
≈1 |
1000 |
353-706 |
SV-7-30/1000 |
1000 |
7-30 |
≈1 |
1000 |
1413-2826 |
|
四、典型应用 |
汽油调合 柴油调合 油品调合 盐水中和 酸碱中和 煤气混合 |
|
五、标记示例 |
|
|
