一、产品特性 |

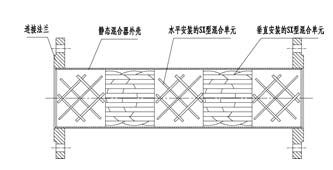

SX型静态混合器的内部单元由互相交叉的横条组成,横条与管壳的轴线成45度。SX型的混合效果介于SV型和SK型之间,分化过程时能使液滴分散到2-5um,用于一般的混合过程不均匀度系数a X x-2≤1%放大效应不大。 |
二、常用规格 |
标准的SK型静态混合器其水力直径是混合器直径的1/4,规格的表示方法与SV型相同,即分隔前的数字表示水力直的数字表示公称直径。下面给出的是部分常用规格,表中所列参考流量是指普通粘度液体相混合时的流量。对气体、高粘度液体和气/液体系需要另经专门的设计计算。 |
三、产品的压力降计算 |
SX型静态混合器压力降计算是以水力直径为基准,并考虑空隙率的摩擦系数的影响
|
SX型的雷诺数Reε和摩擦系数f的关系。 |
|
SX型 |
层流区 |
范围 |
Reε<23 |
关系式 |
f=285/Reε |
过渡流区 |
范围 |
13<Reε<70 |
关系式 |
f=74.7Reε-0.478 |
湍流区 |
范围 |
70<Reε<2000 |
关系式 |
f=22.3Reε-0.194 |
完全湍流区 |
范围 |
Reε>2000 |
关系式 |
f=5.11 |
|
空隙率ε的取值为:Dg≤200时,ε=0.825;Dg>200时,ε=1。 |
四、产品型号 |
规格 |
Dg |
dh |
L |
Q |
SX-12.5/50 |
50 |
12.5 |
500 |
3.5-7.0 |
SX-16.25/65 |
65 |
16.25 |
1000 |
6-12 |
SX-20/80 |
80 |
20 |
1000 |
9-18 |
SX-25/100 |
100 |
25 |
1000 |
14-28 |
SX-31.25/125 |
125 |
31.25 |
1000 |
22-44 |
SX-37.5-150 |
150 |
37.5 |
1000 |
30-60 |
SX-50/200 |
200 |
50 |
1000 |
56-110 |
SX-62.5/250 |
250 |
62.5 |
1000 |
88-176 |
SX-75/300 |
300 |
75 |
1000 |
125-250 |
SX-87.5/350 |
350 |
87.5 |
1000 |
173-346 |
SX-100/400 |
400 |
100 |
1000 |
226-452 |
SX-125/500 |
500 |
125 |
1000 |
353-706 |
|
五、典型应用 |
高聚物混合 轻质酮苯脱蜡油 纸桨氯化漂白 原油注碱流程 |
|
六、标记示例 |
|
|
|
