一、现场环境:
1.蒸汽:压力 0.7MPa 温度170℃;
2.水: 压力 0.4MPa 温度5℃;
3.游泳池: 600t(地下瓷砖池,长20m X 宽15m X 深2 m)。
二、解决问题:
1.1h内,将600吨水,从5度的加热到45℃;
2..系统运行没有噪音、没有振动、热效率99%;
3.如果浴池水补冷水、或自然冷却,水温下降,可以反复二次加热,没有温水浪费;
4.设备使用寿命15年以上,一劳永逸。
三、方案设计:
根据我们多年的设计、生产经验,参考《供暖通风设计手册》进行设计计算:
水 流 量Q1 |
600.00 |
T/h |
|
|
0.17 |
m3/s |
|
水 流 速V1 |
3.50 |
m/s |
经济流速 |
水截面积S1 |
0.05 |
m2 |
|
水 半 径r1 |
123.15 |
mm |
|
水 直 径D1 |
246.29 |
mm |
|
|
|
|
|
进水温度t1 |
5.00 |
℃ |
|
出水温度t2 |
45.00 |
℃ |
|
热 量 |
24000000.00 |
KCaL/h |
|
|
|
|
|
蒸 汽 压 力P |
7.00 |
Kg/cm2 |
表压 |
|
800.00 |
KPa |
绝压 |
蒸 汽 温 度t |
170 |
℃ |
(饱和蒸汽) |
蒸 汽 热 焓i |
2768.86 |
KJ/Kg |
查表 |
|
661.77 |
KCal/Kg |
|
蒸 汽 比 容v |
0.24037 |
m3/Kg |
查表 |
蒸汽流量Q2 |
38912.18 |
Kg/h |
|
|
9353.32 |
m3/h |
|
|
2.60 |
m3/s |
|
|
|
|
|
蒸汽流速V2 |
30.00 |
m/s |
经济流速 |
汽截面积S2 |
0.08660 |
m2 |
|
汽 半 径r2 |
166.08 |
mm |
|
汽 直 径D2 |
332.15 |
mm |
|
四、设备选型:

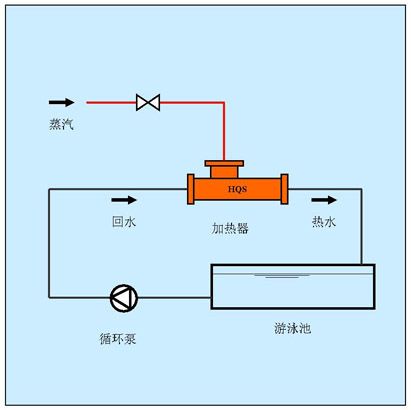

根据我们暖通工程师通过设计计算,建议用户游泳池水加热系统选型我司HQS-400-600R
的汽水混合加热器,材质:304不锈钢。用户现场水管道配DN250、蒸汽管道DN350可满足需要。 |
