在医药、橡胶、塑料、造纸等化工企业的工艺生产中需要采用管道式汽水混合加热器,实现工艺保温或对工艺水进行循环加热。为满足广大客户的需要,根据我们多年的生产经验,特设计HQS管道式汽水混合加热器工艺水循环加热方案供大家参考。
一、现场工况
1.热 媒:饱和蒸汽压力:0.5MPa,温度:158.8℃;
2.水 流 量:40T/H
3.加热时间: 1小时
4.水 升 温:从40℃加热到65℃
二、需解决问题
1.利用蒸汽采用管道式汽水混合加热器对工艺水进行循环加热;
2.设备在工艺使用中要没有噪音、没有振动、热效率高;
3.希望使用寿命达15年以上,做到一劳永逸;
4.工艺水温度恒定、无需人工值守、全自动控制。
三、方案设计
根据我们多年的设计、生产经验,参考《供暖通风设计手册》进行设计计算:
水流量 |
40 |
T/h |
|
|
0.01 |
m3/s |
|
水流速V1 |
1.3 |
m/s |
经济流速 |
水截面积S1 |
0.01 |
m2 |
|
水半径r1 |
52.17 |
mm |
|
水直径D1 |
104.35 |
mm |
|
|
|
|
|
进水温度t1 |
40 |
℃ |
|
出水温度t2 |
65 |
℃ |
|
热 量 |
1000000 |
KCaL/h |
|
|
|
|
|
蒸汽压力P |
5 |
Kg/cm2 |
表 压 |
|
600 |
KPa |
绝 压 |
蒸汽温度t |
158.863 |
℃ |
(饱和蒸汽) |
蒸汽热焓i |
2756.66 |
KJ/Kg |
查 表 |
|
658.86 |
KCal/Kg |
|
蒸汽比容v |
0.31563 |
m3/Kg |
查 表 |
蒸汽流量Q2 |
1683.91 |
Kg/h |
|
|
531.49 |
m3/h |
|
|
0.15 |
m3/s |
|
|
|
|
|
蒸汽流速V2 |
30 |
m/s |
经济流速 |
汽截面积S2 |
0.00492 |
m2 |
|
汽半径r2 |
39.59 |
mm |
|
汽直径D2 |
79.18 |
mm |
|
四、设备选型:
1.产品型号:
根据现场需要40t/h热水产量,选择HQS-125-40管道式汽水混合加热器;
2.管道配置:
根据蒸汽、水的经济流速,建议客户现场选择DN80的蒸汽管道、DN100的循环水管道;
3.水温控制设备:
工艺水需温度恒定、无人工值守、全自动控制;建议选择WK31-80水温控制器。

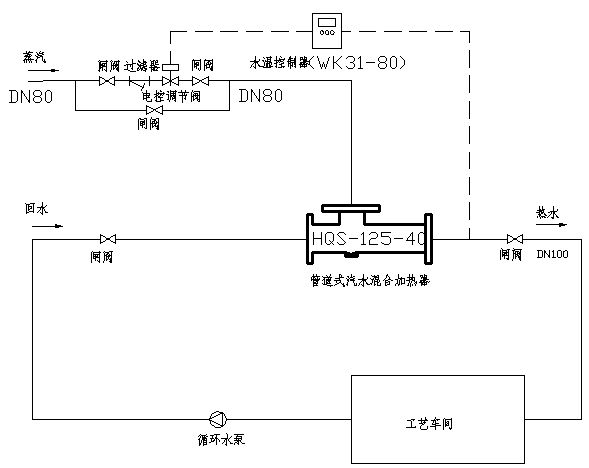

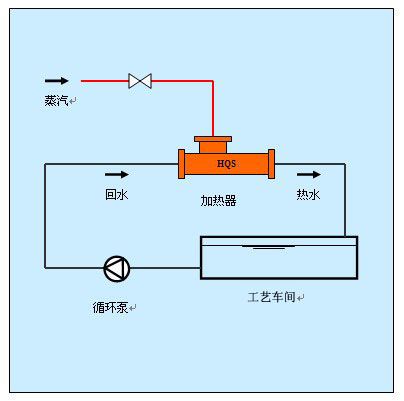

五、系统方案示意图
|
